江特牌JDF5330JXFJP32舉高噴射消防車

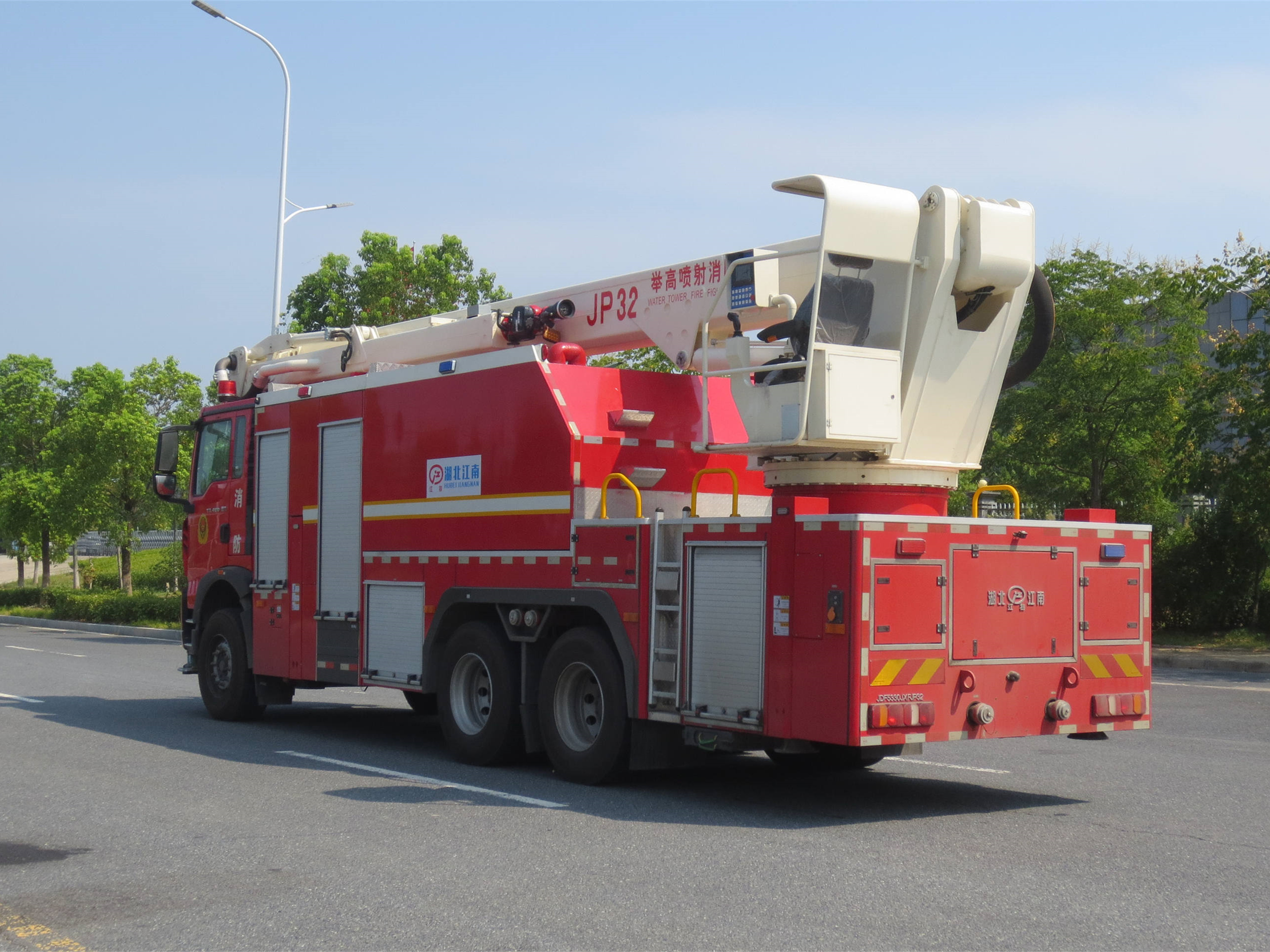

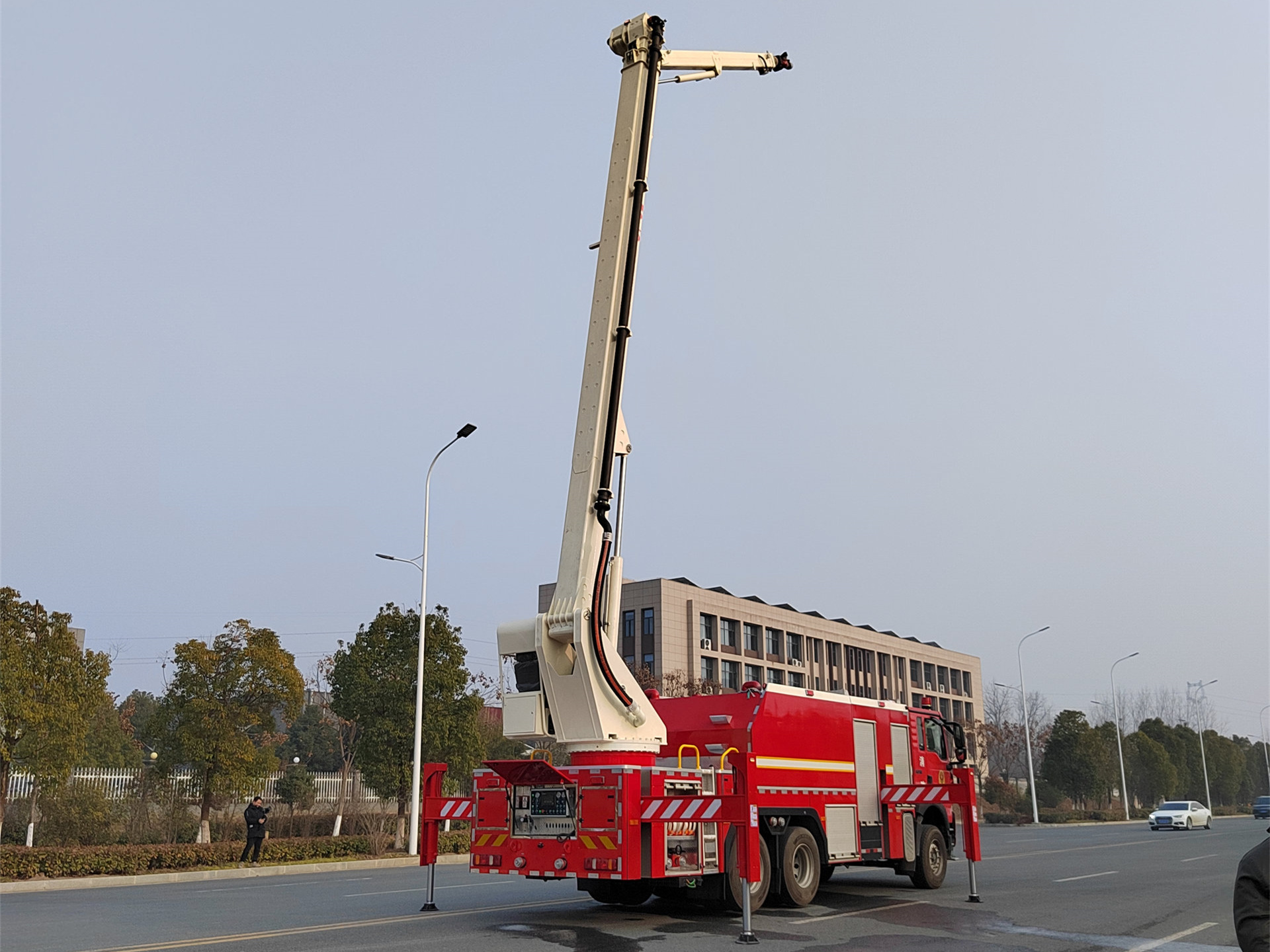

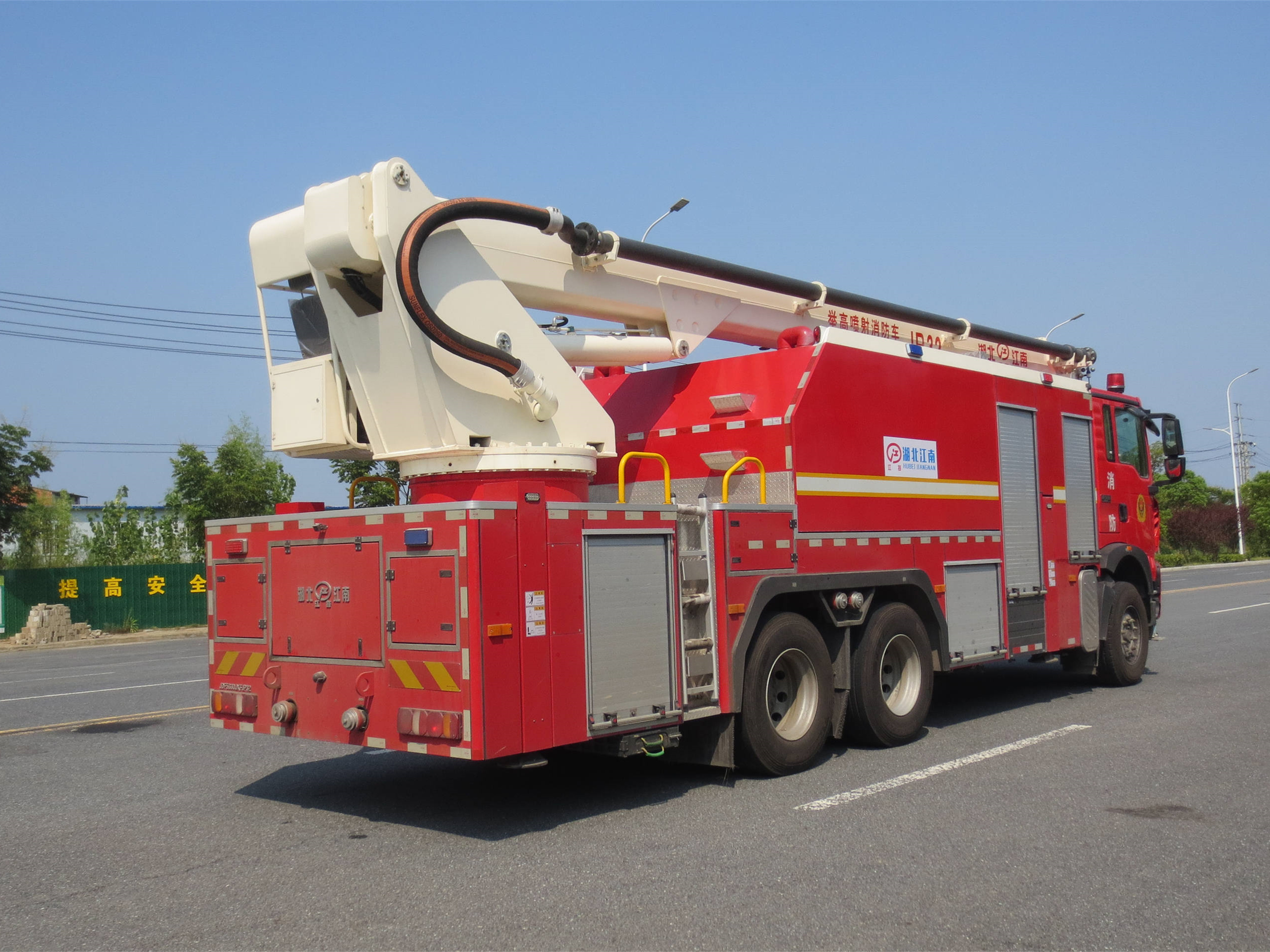

JDF5330JXFJP32舉高噴射消防車采用ZZ5357TXFV464MF1底盤改裝，MC11.46-61發動機，460馬力，高噴消防車采用三節伸縮臂和一節曲臂結構的臂架結構形式。伸縮臂可在80°范圍內起升，曲臂可實現180°范圍內起升，臂架截面形式采用多邊形箱形結構形式，采用高強鋼焊接而成。上車全方位回轉，各運動機構均采用電氣液壓驅動的方式，電腦PLC；使該車具有操作簡便、動作靈活、安全可靠、實用性強等特點，適合我國現代化城市發展的實際需要。由于上車采用了電腦自動極限位置減速，消防實戰作業時展開時迅速，運動平穩。遙控消防炮射程遠，流量大，既可打直流又可噴霧，既可射水又可噴射泡沫。本車帶有水泵、炮、水罐、泡沫罐等，是當今世界上理想的高空消防滅火智能裝備。 | |||||||||||
產品名稱 | JDF5330JXFJP32舉高噴射消防車 | ||||||||||
總質量 | 33450(Kg) | 外形尺寸mm | 10550x2550x3750 | ||||||||
整備質量 | 24300 (kg) | 駕駛室人數 | 2 | ||||||||
接近角/離去角 | 17/10(°) | 前懸/后懸 | 1500/2765(mm) | ||||||||
軸數 | 3 | 軸距(mm) | 4600+1400 | ||||||||
軸荷(Kg) | 8370/12540/12540 | 車速 | 95(km/h) | ||||||||
【底盤技術參數】 | |||||||||||
底盤型號 | ZZ5357TXFV464MF1 | ||||||||||
燃料種類 | 柴油 | 輪胎規格 | 385/65R22.5 | ||||||||
前輪距 | 2110(mm) | 后輪距 | 1850 (mm) | ||||||||
排放標準 | GB17691-2018國Ⅵ | ||||||||||
發動機型號 | 發動機生產企業 | 排量(ml) | 功率(Kw) | ||||||||
MC11.46-61 | 重型汽車集團有限公司 | 10518 | 341KW | ||||||||
其它 | 罐體總容積:9.000立方米,水罐容積:7.000立方米,水罐尺寸:2190×2480×1350mm,泡沫液罐容積:2.000立方米,泡沫液罐尺寸:625×2480×1350mm。整體式側后防護結構,后防護離地高度:477mm。前伸:185mm,后伸:100mm。ABS生產企業為威伯科(上海)管理有限公司,型號為4460046300。主要專用裝置有臂架、消防泵,消防炮。 | ||||||||||
作 業 性 能 | 額定工作高度 | 32m | |||||||||
**工作幅度 | 21m | ||||||||||
消 防 泵 | 型號 | 大力CB10/100-PSP1600 | |||||||||
額定流量 | 100L/s | ||||||||||
額定壓力 | 1.0MPa | ||||||||||
吸水深度 | 7m | ||||||||||
引水時間 | ≤80s | ||||||||||
消 防 炮 | 型號 | 阿密龍PLKD10/80B-5177 | |||||||||
額定流量 | 64L/s | ||||||||||
額定壓力 | 1.0MPa | ||||||||||
射程 | 射程（水）≥75m，泡沫≥70m （射程因流量大小會變化） | ||||||||||
消防水炮平擺角 | -90°～+90° | ||||||||||
消防炮仰俯角度 | 仰角≥30° 俯角≤-60° | ||||||||||
臂架變幅范圍 | 主臂（相對水平面）0～+80° | ||||||||||
主臂相對于曲臂0～+180° | |||||||||||
臂架動作時間（升到額定高度并旋轉90°） | ≤140s | ||||||||||
支腿展開時間 | ≤40s | ||||||||||
臂架回轉速度 | 0～1.75r/min | ||||||||||
支腿跨距(縱×橫) | 6450×5190mm | ||||||||||
支撐系統 | 支腿型式 | H型結構（四個水平支腿，四個垂直支腿） 水平外套由高強度合金鋼焊接制作，副梁由高強度鋼板經冷彎后焊接而成的箱式結構，從而保證了支撐機構的安全、可靠性。 | |||||||||
支腿跨距 | 縱向跨距6450mm | ||||||||||
橫向跨距5190mm | |||||||||||
操作形式 | 電控一鍵調平，緊急狀態可以液壓手動操作 | ||||||||||
支腿位置檢測系統 | 每個支腿均帶有三個傳感器，檢測支腿伸縮狀態 | ||||||||||
調平方式 | 自動調平 | ||||||||||
制造特點 | 所有支腿焊接后均及時除銹做防銹處理 底盤連接均采用10.9級高強度螺栓安裝 大梁開孔后，開孔處均進行防腐處理 | ||||||||||
消防水系統 | 罐體 | 材質：PP | 載水量：7噸 | 載泡沫量：2噸 | |||||||
板厚：底板：25mm ，其余：20mm | |||||||||||
罐體采用彈性聯接與副梁安裝。 | |||||||||||
罐體采用PP材質，防腐性能優異，永不生銹，不泄漏。 | |||||||||||
罐體帶縱橫防蕩板，內部維修人孔方便進出；罐體頂板采用防滑工藝處理。 | |||||||||||
罐體有2個人孔，口徑460mm，帶有快速鎖緊及開啟裝置罐體壓力超過2公斤時的自動泄壓，水罐蓋涂綠色，泡沫罐蓋涂黃色；水罐設1個DN100溢水管帶溢水帽裝置，1個液位指示器；泡沫罐設1個DN80溢泡沫管帶溢水帽裝置，設1個液位指示器；2個排余液口，帶球閥；4個注水口（車左右各2個DN80匯到DN100管路上），帶球閥。 | |||||||||||
罐體設計符合GA39.5的有關規定，人孔蓋為鋁合金材質鑄造而成。水泵系統管路及人孔蓋按照**標準采用不同的顏色進行涂裝，水罐蓋涂綠色，泡沫罐蓋涂黃色，以便于故障維護及操作示。 | |||||||||||
水泵 | 美國大力，型號CB10/100-PSP1600型 額定流量：100L/S @ 1.0 Mpa，試驗流量：65L/S @1.6Mpa 入口法蘭：DN150 | ||||||||||
真空泵 | 真空泵采用高強度一體化泵體，合金鑄鋁泵殼，不銹鋼泵軸，法蘭密封，便于保養。真空度≥85Kpa，吸水深度≥7m；引水時間≤80s | ||||||||||
混合器 | 自動泡沫比例混合器：混合比1%~10%。 | ||||||||||
消防炮 | 美國Akron公司提供，型號為PLKD10/80B-5177，采用阿密龍5177炮頭，流量64L/S；射程大于≥75m，無線遙控距離≥100m，水平轉角度355°，仰俯角度-60°～30度。 | ||||||||||
泡沫炮頭 | 配套泡沫炮頭 | ||||||||||
水路** | 水路方式：電氣 | ||||||||||
面板位置：車體尾部 | |||||||||||
消防管路 | 下車：不銹鋼管路+鋁鑄件 | ||||||||||
上車：伸縮水管+耐高壓橡膠管 | |||||||||||
